復合纖維浮動濕地施工方案
一、工程概況
浮動濕地為水環境治理的輔助措施，其主要作用為吸附浮游生物與微生物，成為其附著載體，同時兼有景觀效果。根據設計規劃，浮動濕地布設面積及浮動濕地植物以圖紙為準。
二、主要技術指標
2.1總體技術要求
復合纖維浮動濕地系統應根據項目功能需求分析，按照以下原則進行設置：
（1）根據實用性、先進性、專業性、安全性和經濟性的原則。
（2）根據項目實際環境特點，考慮采購復合纖維浮動濕地功能達標、性能穩定和質量保證要求。
（3）根據項目景觀與生態功能要求，考慮復合纖維浮動濕地的技術理念和構建方式。
（4）采購復合纖維浮動濕地除考慮建設時的一次性投資外，還應充分考慮系維護成本，并使之達到最小化。
（5）復合纖維浮動濕地安裝需要充分考慮安裝便利性和施工效率。
（6）采購的復合纖維浮動濕地還需考慮與其他水生態技術的結合，提升項目綜合生態效應。
2.2基本功能要求：
（1）景觀效能突出，實現項目設計的景觀需求。
（2）能夠有效改善水質，建立生態圈。
（3）滿足大水面構建要求，安全穩固，無二次污染。
（4）生態友好，生物接受度高。
2.3性能指標要求：
（1）景觀效應高，能夠實現項目景觀要求。
（2）載體具有高效生物填料功能，凈化效率高，可去除BOD、COD、氮、磷、重金屬。
（3）載體滿足湖區布設要求，能夠保證水流通過，在高流速時保證結構穩定。
（4）動植物接受度高，適合水禽繁育。
（5）植被能夠越冬，次年無需重新種植。
（6）植被覆蓋率高，一個生長季后無裸露載體。
（7）單位浮力大，使用期間內不下沉。
（8）構建穩固，不脫落不散架，無二次污染，質保期內無破損更換。
（9）滿足工作環境條件：
介質：地表水；
環境溫度：-20~45攝氏度；
最低水深：≥0.5m；
抗風力極值：風速28米/秒。
（10）能夠采用可移動式安裝，安裝便捷，無需重型設備。
（11）復合纖維浮動濕地需要滿足濕地上植被與景觀的日常人工維護需求并滿足維護人員登上復合纖維浮動濕地做植被與景觀維護需求。
（12）復合纖維浮動濕地載體材料要求對水體不會(huì )造成二次污染。
（13）復合纖維浮動濕地載體需要生態友好，可以逐步實現項目所在地周邊植被群落自然在濕地載體上繁衍生長，以逐步形成生態整體化效果。
（14）復合纖維浮動濕地載體需要提供足夠植物根系生長空間以及栽植載體表面部分植被的生長。復合纖維浮動濕地上植被的根系需要在生長季內，穿過復合纖維浮動濕地載體，進入水體當中，有效吸收氮磷等富營養物質。
2.4主要技術參數要求：
|
指標 |
描述 |
|
材料 |
聚酯纖維和植物纖維 |
|
比表面積 |
2000m2/m3 |
|
空隙率 |
96% |
|
平均承重 |
50kg/m2以上 |
|
種植孔 |
21/ m2以上 |
|
模塊尺寸 |
2.0×1.5×0.16m (±5%) |
|
工作溫度 |
-20 oC 至 45 oC |
三、主要施工方法

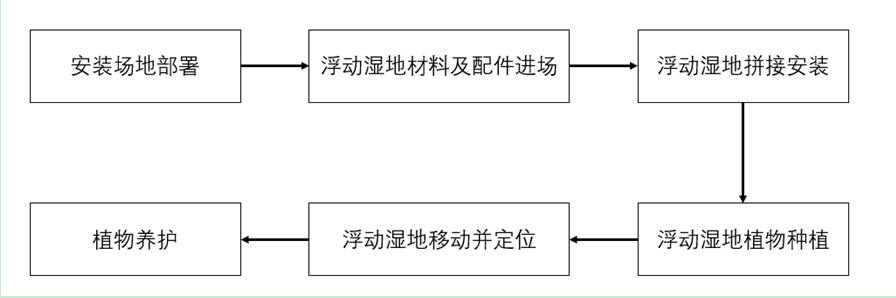

3.1施工流程
3.2場地部署
浮動濕地材料地面貯存及組裝位置需根據現場條件而定，組裝后通過機船運輸至設計指定位置安裝。預計貨品貯存需要一定面積的場地，組裝場地面積需根據現場實際情況而定。
3.3浮動濕地組成及用途
浮動濕地以標準化模塊形式拼接組合，可根據產地條件與設計形式進行切割與組合成任意形狀。浮動濕地標準化模塊是植物種植的載體、浮動濕地浮力的提供者，更是浮動濕地的表層基質、水質凈化主體之一。其材質為進口聚酯材料纖維與天然植物纖維，具有表面積極大的孔隙結構。
浮動濕地是來自美國的新型水體凈化、水生態修復技術，此項技術經過15年的發展，經過各地科研機構的聯合研發，延伸產品應用于污染水體凈化、水生態修復、水體景觀工程、水源地保護、水上棲息地構建、多功能浮動平臺、生態護岸等多個領域。目前，全球有七千多組浮動濕地應用于不同緯度的各類水體。浮動濕地適用全球不同氣候環境的各類水體，是目前國際上處理效果最好，應用領域最多，適用地理范圍最廣，延伸應用最全面的浮動濕地構建技術，得到國內外水環境專家的認可。
浮動濕地通過在水體中搭建類似人工濕地的結構，對水體污染物去除并實現生態修復作用。與傳統人工濕地相比，浮動濕地能夠直接作用于布設的水體，滿足各類水位變化要求，適應不同水深，無需占用土地資源，構建快捷，單位面積處理效率高。浮動濕地能夠結合水利條件設計，可應用于各類污水處理，是全新的水生態處理方法。
浮動濕地以載體填料為主體，促進形成以水質凈化為主要目的，并具有生態與景觀功能的生態浮動平臺，實現植物、載體填料、微生物、大氣、生態系統的各環節與水交互作用，是水體中的“可移動的凈水生境平臺”。
3.4材料進場、驗收
浮動濕地制造廠家位于沈陽市，通過運輸車運輸至工程項目現場，人工通過綠化帶道路搬運至相應地點碼放整齊，材料合格證齊全，材料進場后，經業主、設計、監理、施工單位聯合驗收其材料材質、數量等。
（1）進場材料清單：
? 浮動濕地合格證明書
? 工程材料清單
? 進場驗收單
（2）驗收方法

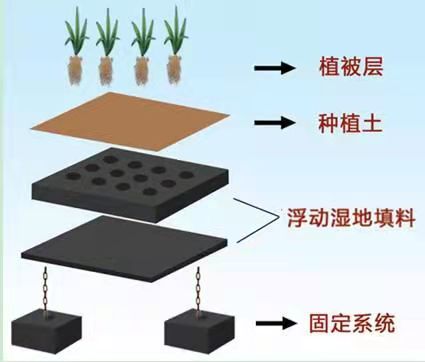

復合纖維浮動濕地結構如下圖所示，包含浮動濕地填料和固定系統（混凝土預制定位石和不銹鋼繩索），種植土及水生植物單獨提供查驗。進場驗收時須檢查所有部件是否齊全，各部件是否完好。
外觀及零部件驗收通過后，由專業技術人員對復合纖維浮動濕地進行拼接組裝。由于甲方私自組裝造成的設備損壞，設備廠商不提供免費維修及更換零部件。
（3）驗收項目列表
? 浮動濕地單位模塊尺寸：2.0m×1.5m×0.16m
? 浮動濕地載體材質：植物纖維與聚酯纖維復合纖維材質
? 浮動濕地載體結構：呈疏松的立體纖維網狀結構，纖維之間點粘接連接
? 浮動濕地種植孔數/植物種植密度：21孔/m2
? 連接件材質：304不銹鋼
（4） 驗收時間安排（根據業主意見可調整）：貨物入場后。
（5）主要驗收內容：
? 工程材料清單：
測定方法：核對入場工程材料清單與到場貨物數量是否一致，有無缺項。
? 浮動濕地標準模塊尺寸：
測定方法：用卷尺測量浮動濕地標準模塊的長、寬、厚度，測定3塊標準模塊尺寸后，取算術平均值，并記錄。
? 浮動濕地種植孔數/植物種植密度：
測定方法：取浮動濕地標準模塊清點種植孔數，測定3塊標準模塊后，取算術平均值，并記錄。
? 浮動濕地載體總數量：
測定方法：每組浮動濕地均在各模塊上噴印編碼，清點各組浮動濕地數量并記錄，統計總數。
? 材料進場特殊驗收標準
由于復合纖維浮動濕地的孔隙結構在運輸過程中存在擠壓情況，導致部分底部浮動濕地模塊發生輕微變形現象，在經過1-2周后可恢復原尺寸。
浮動濕地標準模塊尺寸：
驗收標準：實測尺寸 = 標定尺寸（±5-10%）
3.5浮動濕地載體地面拼裝
本項目共布設浮動濕地2912.30平方米。浮動濕地在進行地面拼接前，需根據不同島體大小，選擇適宜的拼接場地。拼接場地選擇時須滿足場地寬為浮動濕地島體寬的1.2至1.5倍（依據島體寬度確定）。
（1）浮動濕地載體地面組裝
安裝場地選擇完畢后，需在選好的安裝場地上鋪整塊的塑料布，在此塑料布上擺放并拼接浮動濕地模塊，拼接結束后，拖動塑料布與島體，將浮動濕地島體單體拖至水中。如出現島體面積太大，無法在安裝場地上完全拼接完畢后再入水的情況，則依據島體形狀，選擇較短的一條邊為基準邊，將拼接好的一部分先推入水中，再繼續在拼接場地中進行剩余部分，直至島體全部拼接完畢后，將剩余部分推入水中。
（2）浮動濕地載體湖面組裝
GPS定位儀定位：位置確定主要包括浮動濕地位置及其相應位置水深，根據位置與水深確定預制定位塊的位置及與相鋼繩索長度。
預制塊與鋼繩索安置：浮動濕地在水中布設點位以重物法固定。
A. 固定點位數量與位置：示意位置如圖9（具體定位點數、定位點位置根據不同島體具體設計）。
B. 鋼絲固定繩長度：根據不同浮動濕地布設點位水深情況準備鋼絲固定繩長度，鋼絲固定繩長度=1.2倍定位點水深+年水位變動最大值+0.2m。計算長度后，準備相應長度的鋼絲繩（已在貨品中準備與各浮動濕地相配套的鋼絲繩）。
C. 定位石連接方法：將鋼絲繩的一端與定位石的扣環連接，以鋼絲繩緊線器固定；將鋼絲繩索的另一端與定位點位的鋼絲繩扣環連接，并用鋼絲繩緊線器連接。將連接好的定位石放置于拼接安裝好后的浮動濕地島體上。
（3）載體安裝與固定
浮動濕地模塊連接安裝完成，植物種植后，進行浮動濕地單體下水操作。
若水岸為坡度在30°至60°的自然堤岸，可直接拖動浮動濕地島體安裝時其下墊著的塑料布下水；若水岸為直立硬質岸，岸沿距水面高度落差大于10cm, 需以木板制作坡度為30°至60°的下水平臺。
使用GPS設備確定定位點后，使定位石緩慢沉入固定點位。
注意：定位石靠近浮動濕地島體中央放置，浮動濕地下水過程中，請注意不要使定位石從島體上滑落至水中或誤傷操作人員。
3.6浮動濕地植物種植
（1）植物種類及要求
浮動濕地植物種類與圖紙一致。
（2）植物采購
植物采購主要選擇項目地周邊水生植物供應商，避免由于長途運輸導致的苗木品質下降。為保證水生植物的成活率，需嚴格控制水生植物苗的質量，選取生長狀態良好、根系完整的水生植物苗。

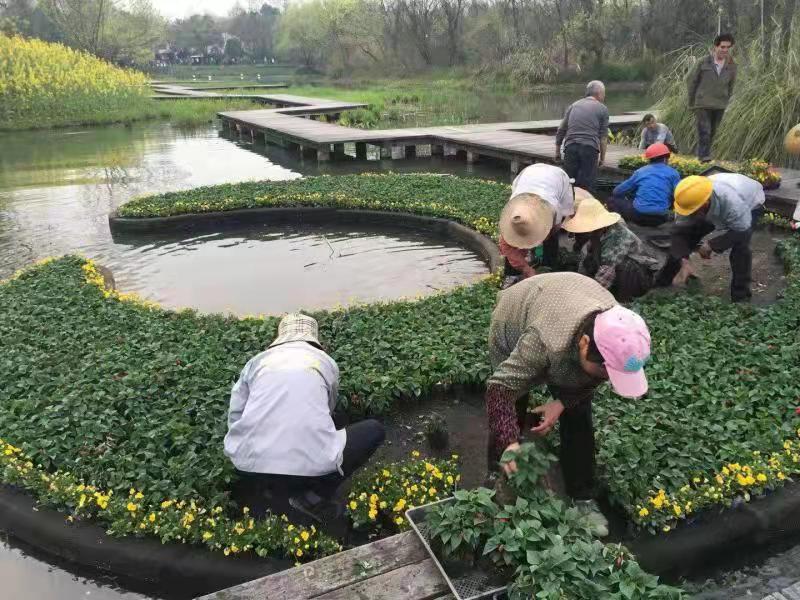

（3）植物種植
水生植物種植于種植孔內，植物種植前，將種植孔內注滿草炭土，并將孔內草炭土壓實，壓實后的草炭土僅充滿孔深度的一半，此時將水生植物放入孔中，并繼續向種植孔中注入草炭土，并壓實至種植孔內充滿壓實的草炭土；在未打種植孔的區域，均勻撒上約0.5cm厚的草炭土。
建議1：在浮動濕地島體外邊緣向內約30cm的區域以及島體外邊緣立面的上半部，鋪草皮或其他氣候與條件適宜的低矮冷季種地被植物（如早熟禾等），以避免島體外邊緣材質外露影響整體景觀效果。島體外邊緣鋪設草皮區域，均勻撒草炭土約0.5cm厚，種植孔位置注滿草炭土后，鋪設草皮。
建議2：由于施工期氣溫較高，為保證水生植物成活率，需將水生植物修剪至20-30cm高，并去除多余葉片，防止水生植物移栽后由于缺水導致枯萎。
建議3：為保證水生植物的成活率，需嚴格控制水生植物苗的質量，選取生長狀態良好、根系完整的水生植物苗。并在移植后當天澆透水，移植后兩周內精密養護，以保證成活率。
3.7日常管養與維護
浮動濕地采用聚酯纖維及天然植物纖維制成，由標準模塊組裝拼接后切割造型而成，是將水質凈化、景觀構建集于一體的新型水生態產品。
復合纖維浮動濕地使用及維護要點如下：
（1）由于浮動濕地上種植植物，使用過程中須避免煙頭、火種等易燃物墜落至浮動濕地表層引燃干枯植物或落葉（尤其是秋冬季節），從而引發火災。
（2）復合纖維浮動濕地具有抗凍性，冬季雨雪、冰凍天氣無需將島體移出水體。
（3）復合纖維浮動濕地上景觀木棧道僅供專業維護人員上島維護使用，專業維護人員上島前須穿著救生衣及雨鞋，游客及其他人員不得由木棧道或任何其他方式自行上島。
（4）專業維護人員在島體非木棧道部分進行植物修剪等維護時，需穿著救生衣及雨鞋，并攜帶兩塊預制板（0.6米×0.6米），踩在預制板上進行維護作業。
（5）復合纖維浮動濕地可使水生植物在島體表面分根落籽繁殖生長，如需保持浮動濕地的植物景觀性，可對浮動濕地植物進行定期修剪維護（根據景觀可自行確定修剪維護周期）。
以上均為常規情況下使用及維護說明，如遇特殊情況，請及時聯系廠家進行維護處理。
